Strojírenská výroba dle dokumentace zákazníka

Výrobní možnosti

Karuselové centrum SKD 40/47 D

  • Karusel CNC s řídicím systémem SINUMERIK 840 D
  • maximální průměr obrobku 4 700 mm
  • maximální soustružená výška 2 500 mm
  • max. hmotnost obrobku 60 tun
  • vestavěné frézovací vřeteno
  • brousící zařízení na vnější a vnitřní průměry
  • automatizovaná výměna nožových držáků

Obráběcí centrum FRUA 450

  • 5-osé obráběcí centrum s CNC řídicím systémem SINUMERIK 840 D
  • pracovní prostor pod portálem: šířka 4 500 mm, délka 14 000 mm, výška 4 200 mm
  • vřeteník: výkon 88 kW, otáčky max. 2 500 ot/min., krouticí moment max. 7 000 Nm
  • výměna obráběcích nástavců (obráběcí hlavy) programem stroje
  • automatizovaná výměna nástrojů robotem
  • max. hmotnost obrobku 100 tun

Soustruhy (celkem 55 strojů) – opracování dílů do průměru 2 100 mm, délky 12 000 mm
Karusely (celkem 10 strojů) – díly od průměru 200 mm do 4 700 mm, výška 2 500 mm
Honovky (celkem 2 stroje) – díly od průměru 20 mm do 1 000 mm, délka 6 000 mm
Brusky hrotové (celkem 8 strojů) – díly od průměru 5 mm do průměru 1 000 mm, délka 10 000 mm
Bruska karuselová (1 stroj) – díly do průměru 2 600 mm, max. broušený průměr 2 500 mm, max. výška obrobku 1 700 mm, max. broušená výška 1 400 mm, max. délka broušeného otvoru 800 mm
Brusky naplocho (celkem 5 strojů) – plocha: 2 200 mm x 8 000 mm, výška 2 250 mm
Dělové vyvrtávačky (celkem 2 stroje) – díly od průměru 31 mm do 1 000 mm, délky 10 000 mm
Vodorovné vyvrtávačky (celkem 60 strojů) – opracování dílů do výšky 415 mm a délky 15 000 mm na upínacích deskách, na otočných stolech do rozměru 4 000 mm x 4 000 mm
Frézky konzolové (celkem 12 strojů) – opracování dílů o rozměrech do 300 mm x 1 400 mm, výšce 300 mm
Frézky portálové  (celkem 10 strojů) – opracování dílů o rozměrech do 1 600 mm x 8 000 mm x 1 500 mm
Hoblovka (celkem 1 stroj) – opracování dílů o rozměrech 1 000 mm x 6 000 mm x 1 000 mm
Obrážečky (celkem 4 stroje) – lze obrábět po obvodu do výšky 1 700 mm a v otvoru do výšky 850 mm, rozměr upínacího stolu je max. průměr 1 400 mm
Vrtačky (celkem 14 strojů) – vrtání do průměru 100 mm, výška obrobku max. 1 600 mm

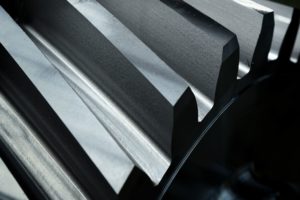

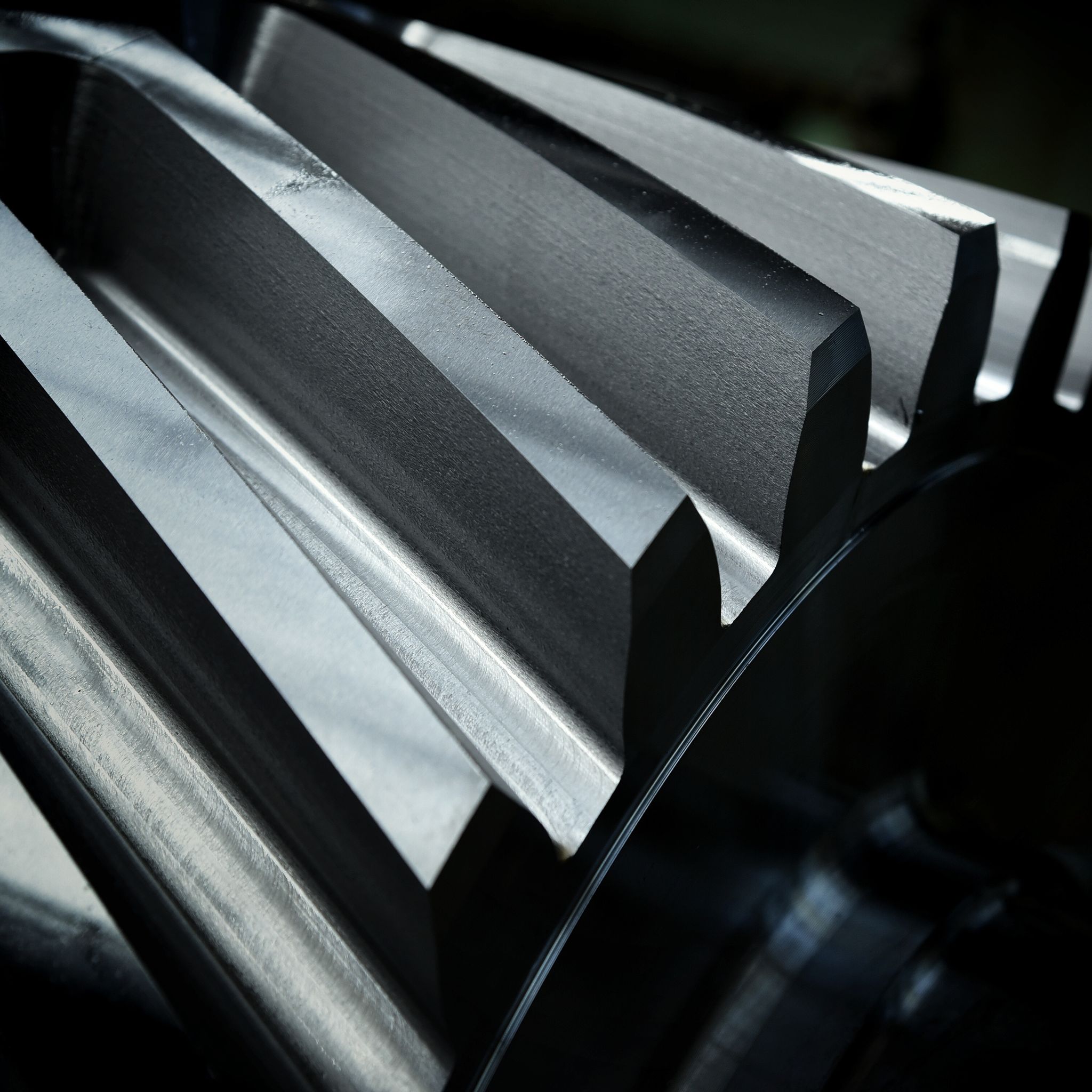

Ozubení (celkem 24 strojů) – čelní m 0,6–30, průměr kola 10mm – 4 000 mm, šířka 1 mm – 600 mm; kuželové cyklopaloidní m 7–20, průměr 100 mm – 850 mm; kuželové přímé, šikmé m 2–14, průměr 40 mm – 800 mm; šneková kola m 1,5–20, průměr 40 mm – 1 500 mm; spojkový náboj (soudečkové ozubení) m 1,5–20, průměr 40 mm – 1 200 mm; ozubený hřeben m 1–12, frézováním m 12–45, délka 20 mm – 4 000 mm, šířka 1 mm – 400 mm; broušení čelních ozubených kol m 2–30, průměr 40 mm – 2 000 mm, šířka 1 mm – 650 mm; ozubené hřídele m 1,5–25, délka kusu 200 mm – 7 500 mm, průměr ozubení 50 mm – 800 mm, šneky m 1,5–20, průměr 20 mm – 300 mm; vnitřní ozubení –přímé m 1–12, průměr 30 mm – 1 500 mm, šířka 1 mm – 400 mm

Kontrolní možnosti – kontrola přesnosti na měřicím zařízení firmy HOEFLER do průměru kola 2 600 mm, včetně vytištění protokolu naměřených hodnot.
Svařování – svařovací robotizované pracoviště firmy CLOSS s polohovadlem pro díly do max. 3 700 mm x 7 000 mm,
výšky 3 000 mm. Svařovací zdroje MIG/MAG firmy CLOSS 403, 503, 553, 603 pro díly rozmanitých tvarů a rozměrů. Odstranění pnutí žíháním nebo vibračně.
Návary – bronz (TIG MAG), nerez (pod tavidlem).
Svařování ozubených kol za předohřevu v karuselové peci do průměru 2 000 mm. Svařování natupo. Zbrušování.

Moření – moření nerezi ponorem. Moření nerezi postřikem. Rozměry van 1 000 mm x 2 200 mm x 6 000 mm, max. hmotnost vsázky 4 000 kg.

Iontová nitridace
Nádoba 1průměr součásti650 mm
délka součásti7 400 mm
hmotnost vsázky8 000 kg
Nádoba 2průměr součásti1 100 mm
délka součásti:
– závěsná4 300 mm
– postavená5 000 mm
hmotnost vsázky:
– zavěšená8 000 kg
– postavená12 000 kg
Nádoba 3průměr součásti1 100 mm
délka součásti2 000 mm
hmotnost vsázky5 000 kg

Ve spolupráci s ostatními provozy nabízíme:

Dělení materiálu – vodním paprskem do tl. 50 mm, pálením do tl. 220 mm, řezáním.
Žíhání – žíhací komory: 4 000 mm x 3 500 mm x 8 200 mm; 3 000 mm x 3 800 mm x 9 200 mm; hmotnost 32 000 kg.

Kalení, zušlechťování, chemicko-tepelné zpracování – díly do průměru 750 mm, délky 1 800 mm, hmotnost 2 500 kg

Tepelné zpracování štíhlých dílců – hlubinná pec, olej, voda. Pro díly max. průměru 800 mm, délky 7 000 mm, hmotnosti 10 000 kg.

Tlakovzdušné tryskání – pro díly max. průměru 8 000 mm x 4 500 mm x 3 500 mm, hmotnosti do 32 000 kg.
