3D optické měření

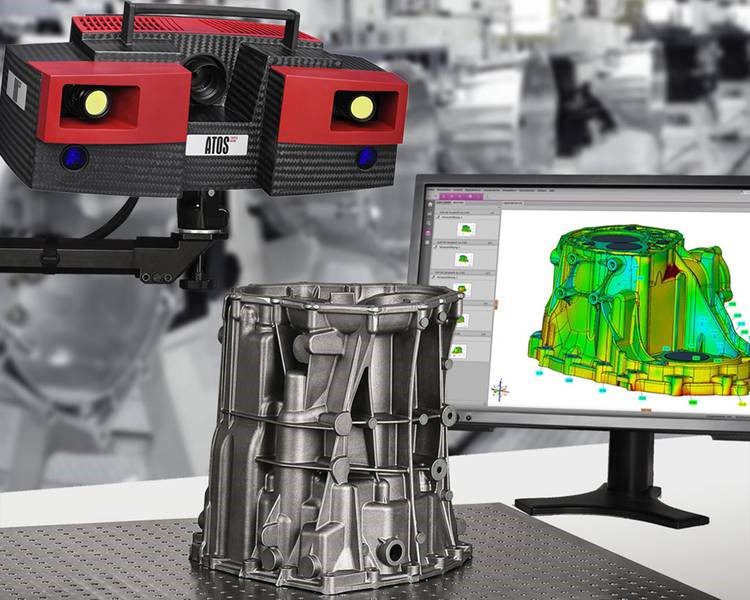

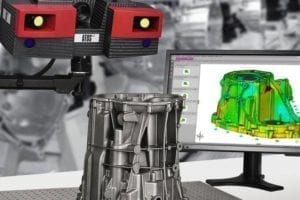

Společnost ŽĎAS používá jednu z nejmodernějších měřících metod pro měření 3D souřadnic. Přístroje ATOS využívají firmy po celém světě s cílem zlepšení kvality výrobků, k urychlení vývoje a k optimalizaci výrobního procesu. Uplatnění mají nejen v mezinárodních společnostech automobilového průmyslu a letectví, ale také v odvětví spotřebního zboží a řadě výzkumných institucí a univerzit.

Scanování 3D je rychlý a efektivní proces získání digitálního výstupu MESH. Výstupem je soubor s příponou .stl. .Data v této podobě je možno dále zpracovávat v CAD/CAM systémech, např. pro konstrukci forem, k vytvoření technologie obrábění pro CNC stroj, archivaci, apod.

Velikost měřených dílů

  • objem MV1000 – 1000 × 750 × 750 mm
    (při překrytí fotek až do 4500 × 2500 × 1300 mm)
  • objem MV700 – 700 × 530 × 530 mm
  • objem MV320 – 320 × 240 × 240 mm

 Přesnost měření

  • objem MV1000 – MPEE 0.095 mm
  • objem MV700 – MPEE 0.047 mm
  • objem MV320 – MPEE 0.027 mm

Nabízíme měření v těchto oblastech

  • měření rozměrů strojírenských dílů (délkové rozměry, průměry, rozteče, úhly, …)
  • měkké, poddajné díly – bezkontaktní kontrola tvarové a rozměrové přesnosti
  • digitalizaci tvarů a křivek
  • scanování výrobků z různých materiálů (dřevo, plast, kov – na lesklé plochy nutno nanést antireflexní křídový nástřik)
  • převedení neznámého, např. ručně vytvořeného, tvaru do digitální podoby (designové studie, modely, prototypy)
  • specifikace vstupních dat pro technologie obrábění (odlitky, výkovky, svařence) a optimalizace programu, redukce času CNC obrábění

Kontakt:

obchodní zástupce
David Rakušan
e-mail: david.rakusan@zdas.cz
telefon: +420 606 615 903, +420 566 643 020

pracoviště 3D optického měření
Jan Janíček
e-mail: jan.janicek@zdas.cz
telefon: +420 725 430 076, +420 566 643 832
